简述磁浮球液位计的结构原理和安装、使用与维护方法
发表时间：2018-10-31 ??点击次数：1850? 技术支持：1560-1403-222
磁浮球液位计产品结构及工作原理
磁浮球液位计与其他浮球液位计的结构主要区别在于它是基于浮力和静磁场原理设计生产的。带有磁体的浮球（简称浮球）在被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。磁浮球液位计适用于石油、化工、电力、轻工及医药等行业污水处理及各类常压和承压容器内介质液位的测量,尤其对于地下贮槽、贮罐的液位测量为理想。
浮球中的磁体和传感器（磁簧开关）作用，使串联入电路的元件（如定值电阻）的数量发生变化，进而使仪表电路系统的电学量发生改变。也就是使磁性浮子位置的变化引起电学量的变化。通过检测电学量的变化来反映容器内液位的情况。

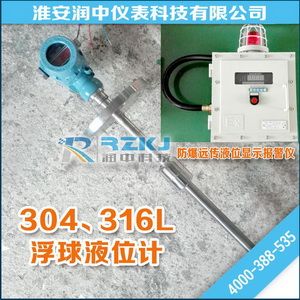

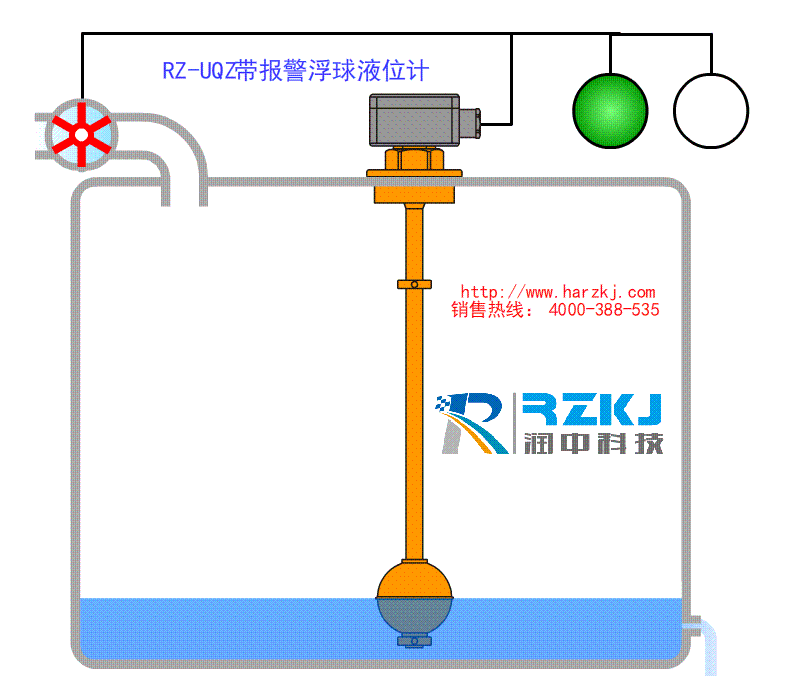

磁浮球液位计由浮球、插杆等组成,通过连接法兰安装于容器顶上,浮球根据排开液体体积相等等原理浮于液面,当容器的液位变化时浮球也随着上下移动,由于磁性作用, 磁浮球液位计的干簧受磁性吸合,把液面位置变化成电信号,通过显示仪表用数字显示液体的实际位置,浮球液位计从而达到液面的远距离检测和控制。
磁浮球液位计是以磁浮球为测量元件,通过磁耦合作用,使传感器内电阻成线性变化,由智能转换器将电阻变化转换成4~20mA标准电流信号,并叠加HART信号输出或就地液zui显示,可现场显示液位的百分比、4~20mA电流及液位值,远传供给控制室可实现液位的自动检测、控制和记录。
一、磁浮球液位计正确使用方法：
1、使用前*先检查液位计是否在检定周期内,否则,应进行校验,不合格及时更换。
2、磁浮球液位计传感器应水平安装,下入长度应符合技术要求。
3、磁浮球液位计传感器与防爆接线盒之间要连接紧固、严密,不得漏进雨水。
4、接线要按使用说明书进行,不能短接或接错。
5、磁浮球液位计要工作在设定观量范围内,不得超量程工作。
2、磁浮球液位计传感器应水平安装,下入长度应符合技术要求。
3、磁浮球液位计传感器与防爆接线盒之间要连接紧固、严密,不得漏进雨水。
4、接线要按使用说明书进行,不能短接或接错。
5、磁浮球液位计要工作在设定观量范围内,不得超量程工作。
二、磁浮球液位计正确维护方法：
1、传感器在运行6个月至1年后,应进行外观检查和常规校验。
2、定期检查传感器是否受外力发生弯曲变形,以免造成卡球故障。
3、定期检查传感器磁性感应开关元件是否老化失灵,每月不少于1次。
4、传感器检定周期为1年。
5、检查浮球液位计保护套管不得有渗漏水现象。
2、定期检查传感器是否受外力发生弯曲变形,以免造成卡球故障。
3、定期检查传感器磁性感应开关元件是否老化失灵,每月不少于1次。
4、传感器检定周期为1年。
5、检查浮球液位计保护套管不得有渗漏水现象。
