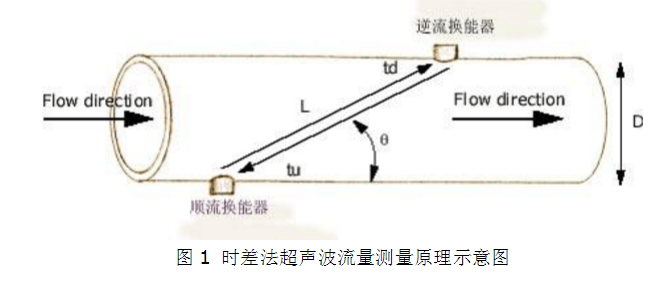

作为一款应用**、通用经济型、插入式、时差法超声波流量计，润中RZ-1158W插入式超声波流量计的它具有非常简单的安装方式，可以实现“在线带压”安装，现场无需停产，使客户轻松实现对管道流量的测量。本款外夹式超声波流量计采用的是的数字相关技术及智能化的自适应的超声波发射与接收技术，使得本产品的测量稳定性非常地突出，与市场上同类型产品相比较有相当明显的优势。值得关注的是本产品使用了申请了国家的声聚焦技术，产品在连续测量时，在信号接收与品质上得到显著的增强，是用户在进行管道流量测量时优先考虑的一款好产品。

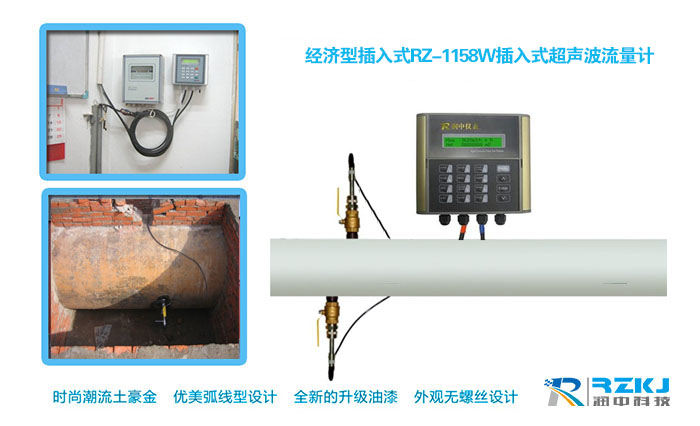

润中RZ-1158W插入式超声波流量计由变送器、传感器两部分组成。插入式探头可在线带压安装，具有安装稳固，现场无需停产等特点。特别适合用于含有少量颗粒、气泡的单一液体介质的流量测量。

润中RZ-1158W超声波流量计采用了的模块化一体式设计，独立菜单操作，液晶背光显示。产品变送器防护等级达到IP65，传感器防护等级达到IP68，适应于潮湿、浸泡等恶劣环境下的使用。

润中RZ-1158W插入式超声波流量计集合了目前工业场合使用的RS485通讯接口、4-20mA电流信号、脉冲输出、MODBUS协议、直流电/交流电使用，支持产品全天候工作，并构成流量计量网络需求。另外产品可以扩展使用太阳能、雷姆电源、防爆/隔爆等功能模块，使产品能够满足各种应用环境的使用。


快速、简便、易于使用
润中RZ-1158W超声波流量计采用插入式安装，在变送器菜单中输入现场管径大小、管壁厚、测量介质、探头安装方式，即可测算出探头安装距离进行安装。完成产品电气连接与底座焊接将探头与球阀安装后，即可进行测量工作。

特点：
在线带压安装
正、负流量测量，累积流量
无故障工作时间50000小时测试
分时段流量统计
键盘按键寿命大于20万次


一．超声波流量计变送器电气连接，如图：

一．键盘操作说明

 0  ~   9  键用于输入数字或菜单号代码； ?  键用于左退格或删除左面字符；▲/ + ~▼/ - 用于进入上下菜单翻阅； ENT  为确认，键用于“确认”已输入数字。 MENU  键用于访问菜单，先按此键然后再按两位数字键，即可进入数字对应的菜单窗口，例如输入管外径，按 MENU   1     1  键即可，“MENU11”表示管外径窗口地址码。



二．超声波流量计变送器电气连接

(11)GND--PE （18 Ground ）-（DN）屏蔽线      （21 Ground ）-（UP）屏蔽线

(12)L-- AC    （19 Conductor）- (DN) 红色线芯    （22 Conductor）- (UP) 红色线芯

(13)N --AC    （20 Shield Layer）- (DN) 黑色线芯 （23 Shield Layer）- (UP) 黑色线芯

注意：传感器电缆的端头上游（UP）为红色，下游（DN）为蓝色。详见下图：



三．测量点选择安装位置

测量点要选择距上游10倍管直径（10D）、下游5倍管直径（5D）以内的均匀直管段，超声波传感器一般安装在管的9点、3点钟位置。应避开6点、12点的位置。





四．安装与调试

快捷设置将以少的步骤完成流量计配置（既输入管道外径、管道壁厚、管道材料、选择流体类型、选择超声波传感器安装方式），从而计算出上下游传感器的间距、获得超声波信号和测量出流体的流量。主要安装与调试步骤列举如下：

*先步：

变送器主机上电

二步：

按     MENU   1     1   菜单输入管道外径,插入式安装时输入实际内径

第三步：

按   MENU   1     2   菜单输入当前管道壁厚



第四步：

按   MENU   1     4   菜单选择当前管道材料类型。

第五步：

按   MENU   2     0   菜单选择当前流体类型。

第六步：

按   MENU   2     4   菜单选择当前超声波传感器安装方式。

第七步：

按   MENU   2     5   菜单查看当前超声波传感器安装间距。

第八步：

根据计算出传感器间距进行管道上实际安装。

8．1管道上选点定位焊接安装座

8．2安装探头

第九步：

按   MENU   9     0   菜单测量检查安装后超声波传感器信号（正常

情况下UP、DN 信号强度≥60以上，信号质量≥50以上）。

第十步：

按   MENU   9     1   菜单测量检查安装后超声波传感器传输时间比。

正常工作情况下该值为100±3%

第十一步：

按   MENU   0     0   菜单测量查看当前瞬时流量和累积流量。

（确保信号符合以上两项规定条件下）。

第十二步：

按   MENU   9     5   菜单设置SD卡数据采集时间间隔。

说明：

    以上操作步骤为超声波流量计快速安装调试设置，按此操作步骤可以完成超声波流量计安装及测量出流量数据。其它附注设置参数详见使用说明书。更多详情请致电国内服务热线：0517-86917118(本文由润中仪表整理发布)
