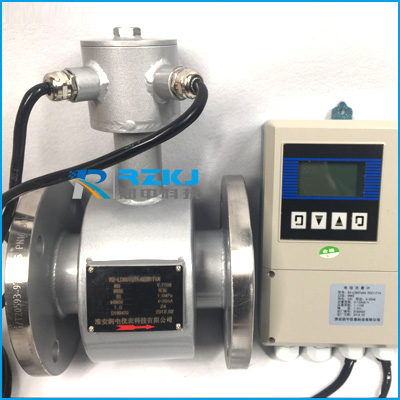

电磁流量计的测量原理

一、核心理论基础：法拉第电磁感应定律

法拉第电磁感应定律指出：当导体在磁场中做切割磁力线运动时，导体两端会产生感应电动势，其大小与磁场强度、导体运动速度及导体长度成正比。
公式表达为：
E = k × B × V × D

• E：感应电动势（V）

• k：仪表常数（与结构相关）

• B：磁场强度（T）

• V：流体平均流速（m/s）

• D：测量管内径（m）

二、测量原理的具体实现

1. 磁场产生：
   励磁系统（如线圈）在测量管周围产生均匀磁场，磁场方向与测量管轴线垂直。

2. 导电液体的切割运动：
   当导电液体流经测量管时，相当于无数个 “导体” 切割磁力线。此时，液体中的正负离子在磁场作用下分别向两侧电极移动，形成感应电动势。

3. 电动势检测与流量计算：

• 安装在测量管两侧的电极检测感应电动势 E。

• 由于测量管内径 D 和磁场强度 B 为定值，根据公式 E = k × B × V × D，可得流速 V = E / (k × B × D)。

• 已知流速后，结合测量管横截面积可计算体积流量：Q = V × (πD2/4)，其中 Q 为流量（m3/s）。

三、关键条件与限制

1. 介质必须导电：
   液体电导率需≥5μS/cm（如自来水电导率约 100-1000μS/cm，污水、酸碱溶液等均满足），否则无法形成感应电流。

2. 磁场稳定性：
   励磁方式影响测量精度：

• 早期采用直流励磁，但易受电极极化干扰；

• 交流励磁可减少极化，但易受工频干扰；

• 目前主流的低频方波励磁（如 1/4 工频）可平衡抗干扰能力与稳定性。

3. 满管流动要求：
   测量管内必须充满液体，否则流体未完全切割磁力线会导致测量误差。

四、原理优势与局限性

• 优势：

• 测量精度不受流体密度、粘度、温度等参数影响，仅与流速相关；

• 无机械阻力部件，对流体流动状态无干扰，适合高含杂质介质。

• 局限：

• 非导电介质（如气体、油类、纯净水）无法测量；

• 需额外供电维持磁场，且对安装位置的流场稳定性有要求。

五、与其他流量仪表的原理对比

通过电磁感应原理，电磁流量计实现了对导电液体的非接触式、高精度测量，尤其在复杂工况（如含颗粒、腐蚀性介质）中表现突出，但需注意介质导电性及安装条件的限制。
