高频雷达水位计是专为液位动态监测设计的非接触式测量仪表，核心采用 26GHz、60GHz 等高频雷达波技术，**应用于江河湖泊、水库大坝、地下管网、工业水池及污水处理等场景。其通过非接触方式捕捉水位变化，可**应对水面波动、水汽蒸腾、泥沙沉淀等复杂环境，解决传统水位计（如浮子式、压力式）易受腐蚀、维护频繁的痛点。

相较于低频设备，该类水位计具备波束角小、能量集中的优势，搭配紧凑的天线设计，既能适配野外立杆安装，也可嵌入工业管道等狭窄空间。部分高端型号集成蓝牙调试、RTU 无线传输等功能，形成 “测量 - 调试 - 数据上传” 一体化解决方案，成为水文监测与工业液位管控的核心设备。

工作原理

高频雷达水位计主要基于脉冲时域反射（TOF） 或频率调制连续波（FMCW）技术，通过雷达波的 “发射 - 反射 - 计算” 闭环实现水位测量，具体流程如下：

1. 信号发射：仪表内部的高频振荡器产生 26GHz 或 60GHz 毫米波信号，经平板或喇叭天线定向发射至水面。发射功率极低（通常＜10mW），兼具安全性与抗干扰性。

2. 水面反射：雷达波以光速（约 3×10?m/s）传播，遇到水面时因介电常数突变产生反射回波，回波强度随水面平整度动态调整，即使存在轻微波浪仍能形成有效信号。

3. 信号接收与处理：天线接收反射回波后，传输至信号处理单元（MCU/DSP）。通过计算 “发射脉冲与回波脉冲的时间差”（TOF 技术）或 “发射波与回波的频率差”（FMCW 技术），换算出天线到水面的垂直距离。

4. 数据输出：系统根据预设的 “安装高度 - 测量距离” 关系，自动转换为水位值，通过模拟量（4-20mA）、数字通讯（RS485/Modbus）或无线?？椋?G/NB-IoT）输出，同时支持本地显示与云端存储。

5.


产品特点

高频雷达水位计的优势源于高频技术与智能化设计的结合，其中蓝牙功能大幅优化运维效率，具体特点如下：

1. 蓝牙智能调试，运维效率倍增

内置低功耗蓝牙?？椋ㄍǔＶС掷堆?4.2 及以上标准），现场无需开盖或连接电脑，通过手机 APP 即可实现参数配置、实时水位查看、历史数据导出及一键校准。蓝牙?？榉⑸涔β士纱?+ 8dBm，接收灵敏度低至 - 95dBm（0.1% BER），在 10 米范围内均可稳定连接，尤其适合野外无电源、无网络的调试场景。

2. 测量**稳定，环境适应性强

• 高精度捕捉：高频波波长短（26GHz 波长约 11.5mm，60GHz 波长约 5mm），对水位微小变化敏感，测量精度可达 ±3mm~±5mm，分辨率低至 1mm；

• 抗干扰设计：优化的消浪滤波算法可过滤水面波动影响，同时不受温度（-40℃~70℃）、压力、水汽及粉尘干扰，即使洪水期高流速环境也能稳定测量；

• 全防水防护：外壳采用防紫外线 ASA 或不锈钢材质，防护等级达 IP67~IP68，可长期浸泡或暴露在暴雨、潮湿环境中。

3. 低功耗长续航，安装灵活便捷

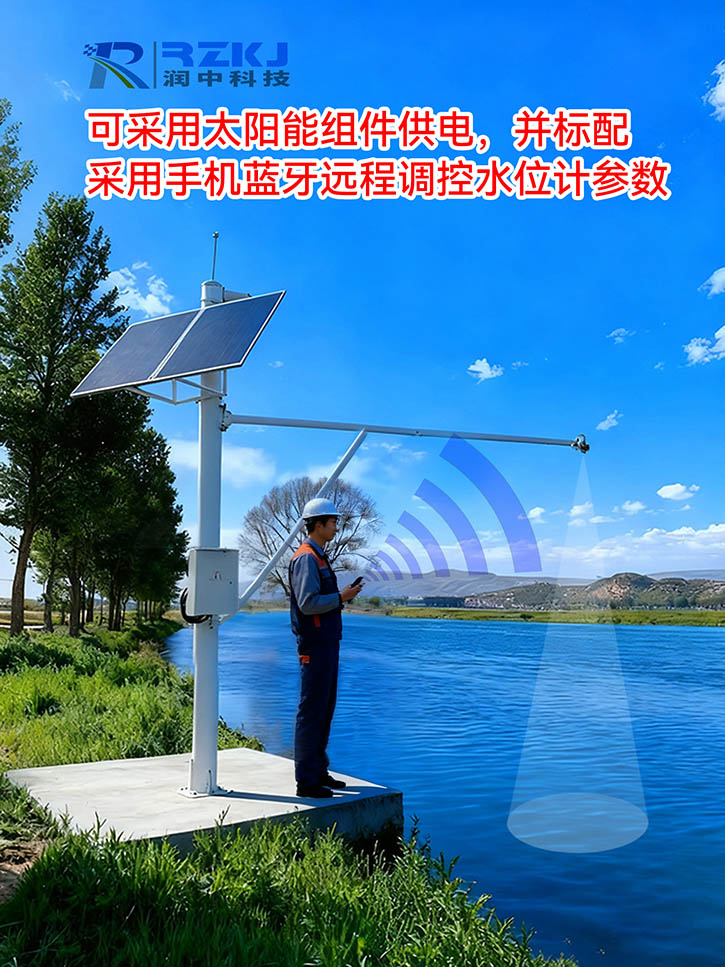

• 节能设计：支持周期测量（5 分钟～24 小时可调）与休眠模式切换，待机功耗低至微安级，搭配锂电池与太阳能充电?？?，可实现野外无人值守运行 1 年以上；

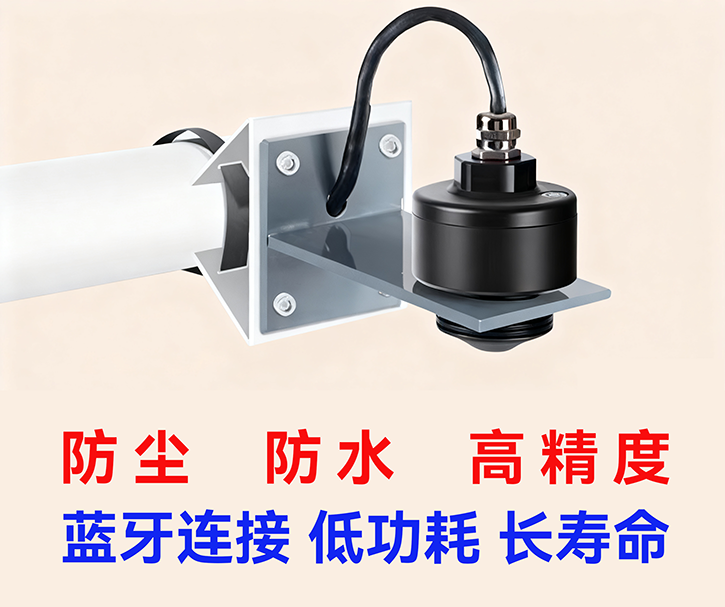

• 轻量化安装：重量通常＜3kg，支持立杆、测桥或法兰固定，土建量极少，单人即可完成安装调试；

• 扩展兼容：部分型号内置 RTU 功能，可接入雨量桶、水质传感器等设备，通过 MQTT、HJ212 等协议上传至云端平台，实现多参数协同监测。

4. 非接触测量，使用寿命长

无需与水体直接接触，彻底避免泥沙堵塞、化学腐蚀（如工业废水）对探头的损耗，相较于接触式水位计，使用寿命延长至 5~8 年，日常仅需每季度清洁天线表面即可。

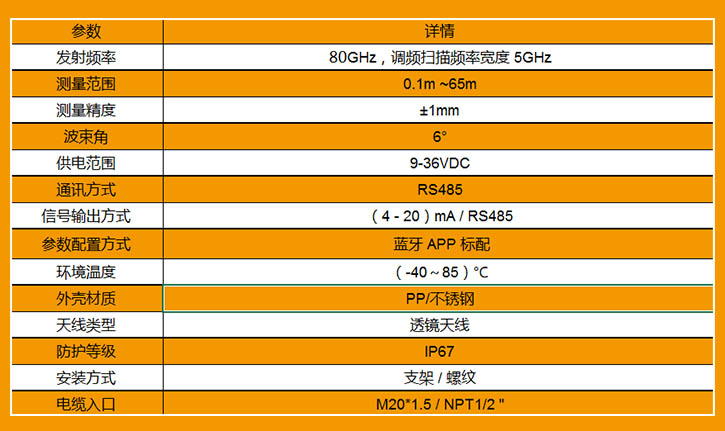

技术参数

一、核心测量参数

1. 测量范围：常规型 0.1m~40m，远距离型 0.1m~70m

2. 测量精度：±3mm~±15mm（依频率与算法差异）

3. 工作频率： 80GHz

4. 波束角：3°~8°（频率越高，波束角越?。?/span>

二、环境适配参数

1. 介质温度：-40℃~70℃（常规 / 一体化型通用）

2. 过程压力：-0.1MPa~0.3MPa（适配开放式液位场景）

3. 防护等级：常规 IP67，全防水型 IP68

4. 防爆等级：本安型 Exia II CT6 Ga（化工区域适用）

三、蓝牙与通讯参数

1. 蓝牙规格：蓝牙 4.2 及以上，发射功率 + 8dBm，接收灵敏度 - 95dBm

2. 信号输出：模拟量（4-20mA/HART）、数字量（RS485/Modbus）

3. 无线传输（选配）：支持 4G/NB-IoT/LoRa，兼容 SL651、HJ212 协议

四、电气与机械参数

1. 供电电源：24VDC（两线制 / 四线制），野外型支持太阳能 + 锂电池

2. 功耗：测量状态≤50mA，休眠状态≤1mA

3. 过程连接：螺纹（G1?）、法兰（DN50/80）、立杆支架

4. 外壳材质：防紫外线 ASA、304 不锈钢

5.
