导波雷达料位计物位计是一种基于微波导波技术的高精度物位仪表，适用于化工、石油、电力等行业，可测液体、固体颗粒 / 粉末料位，能应对高温、高压、强粉尘、强腐蚀等复杂工况，解决传统料位计精度低、易损坏问题。

一、产品简介

核心通过 “导波杆 / 缆 / 管” 定向传输微波信号，避免传统非接触雷达的信号干扰，复杂工况适应性更强。

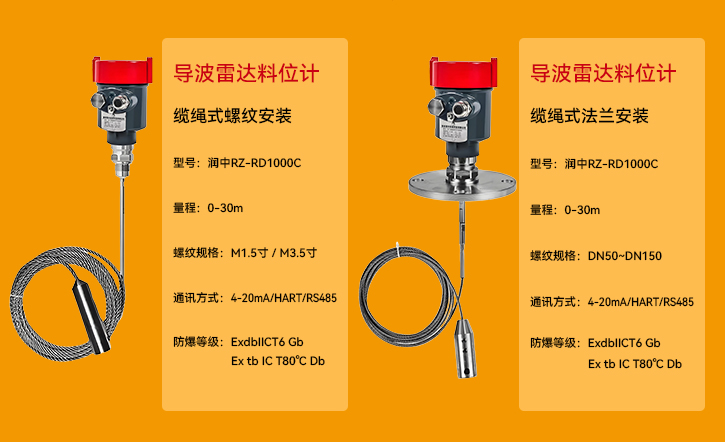

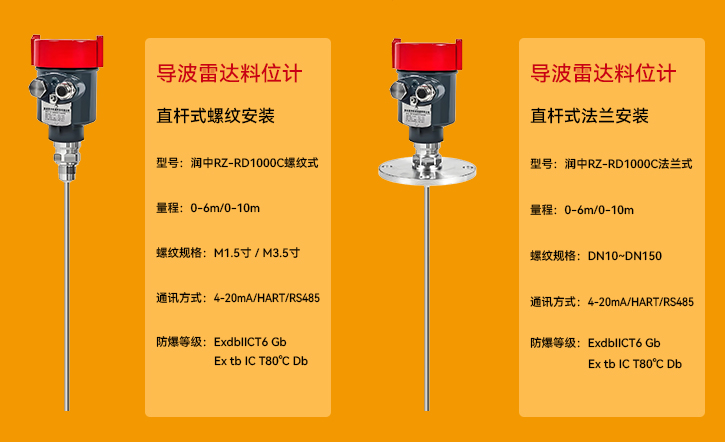

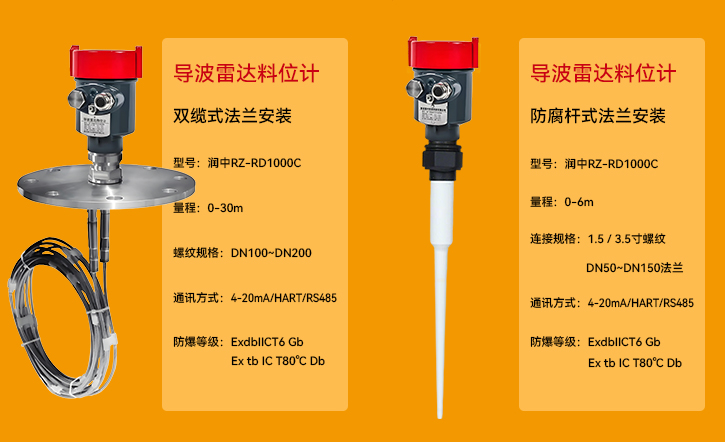

◆ 核心构成：含发射单元（产 6GHz/26GHz 微波）、导波元件（杆适液体 / 低粘介质，缆适固体 / 高粘介质，管适强搅拌 / 易挂料场景）、接收单元（转反射信号为电信号）、信号处理单元（算时差得料位，输 4-20mA/RS485 信号）。

◆ 适用场景：液体（原油、酸碱溶液等）、固体（煤炭、谷物等）；工况覆盖 - 200℃~800℃、真空～40MPa，及强粉尘、强腐蚀环境。

二、工作原理

◆ 基于微波反射原理，核心是微波沿导波元件定向传输：

◆ 发射单元产高频微波脉冲，沿导波元件向下传输；

◆ 微波到介质表面，因介质与气相介电常数差异，部分反射形成反射波；

◆ 反射波沿导波元件返回，被接收单元捕获并转电信号；

◆ 信号处理单元算 “发射 - 接收” 时差（Δt），按 “料位高度 =(微波速度 ×Δt)/2” 得出数据。

三、产品特点

◆ 高精度抗干扰：定向传输微波，不受粉尘、搅拌等影响，误差≤±0.1% 满量程，不受介质密度、粘度、温压变化影响，无需频繁校准；

◆ 工况适应性广：温度 - 200℃~800℃（依材质，如 316L 适 - 40℃~200℃），压力真空～40MPa，导波元件可选 316L、哈氏合金等耐腐材质；

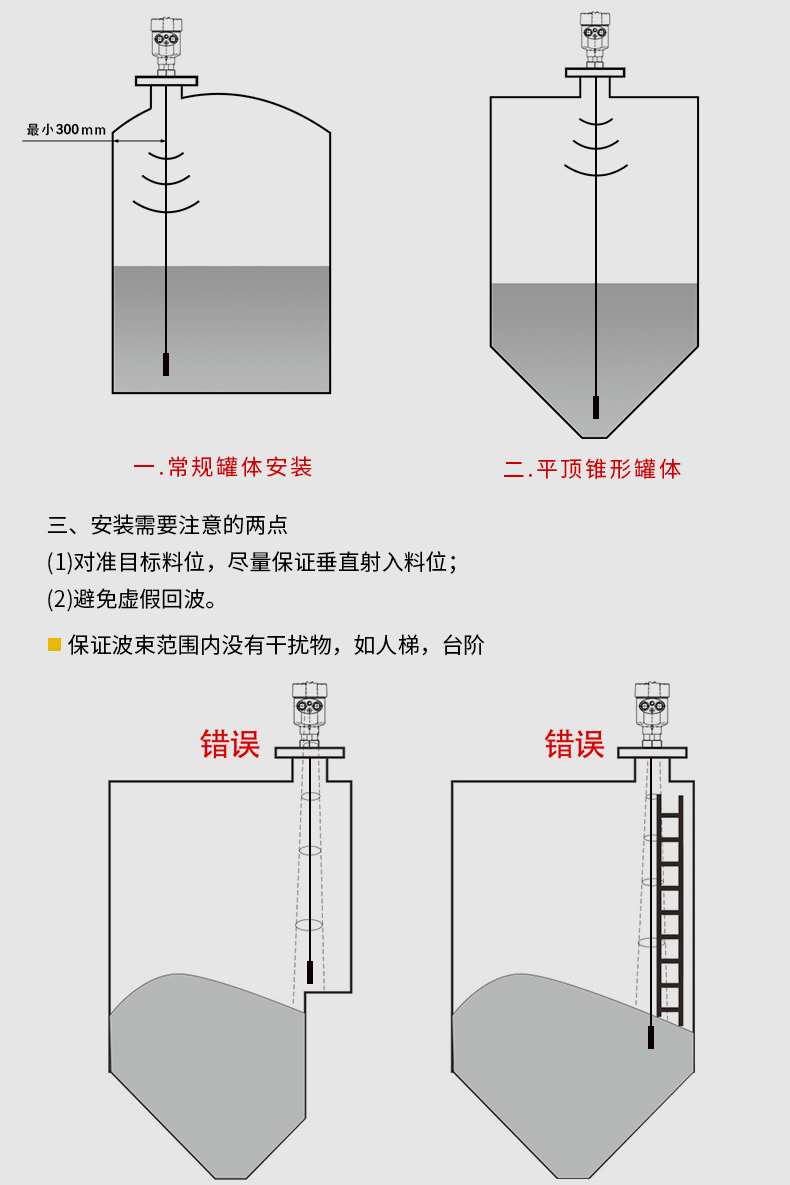

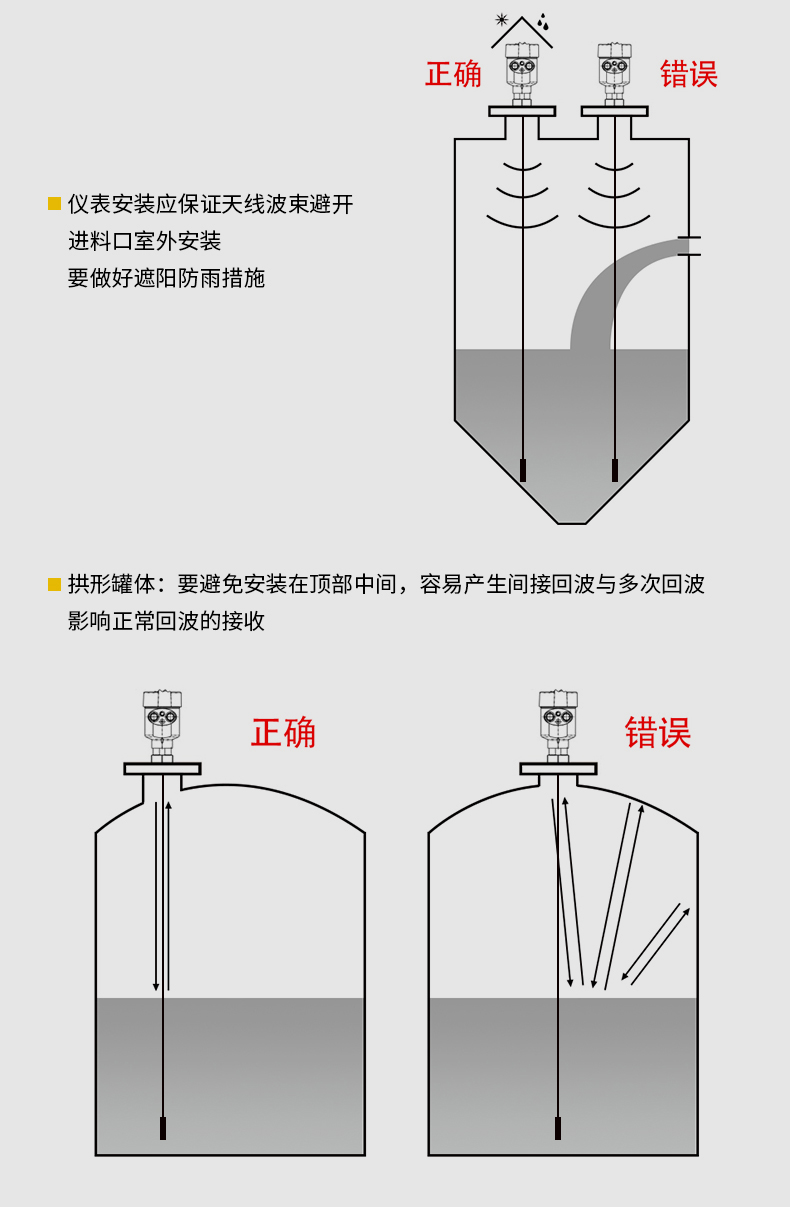

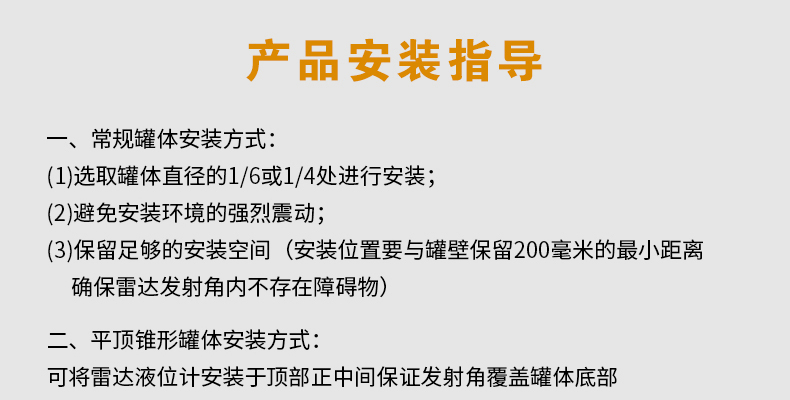

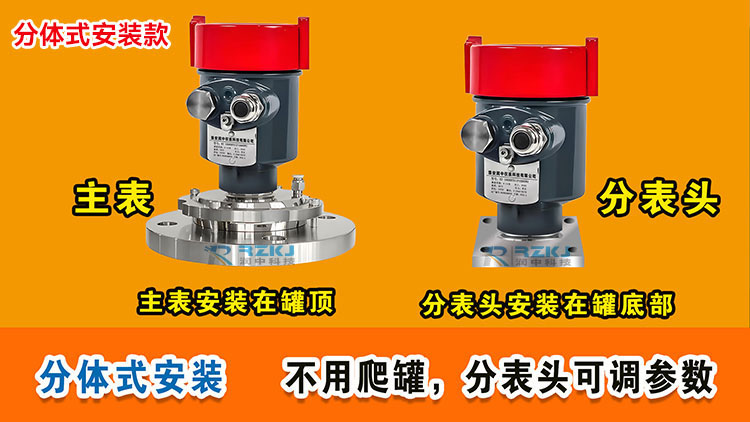

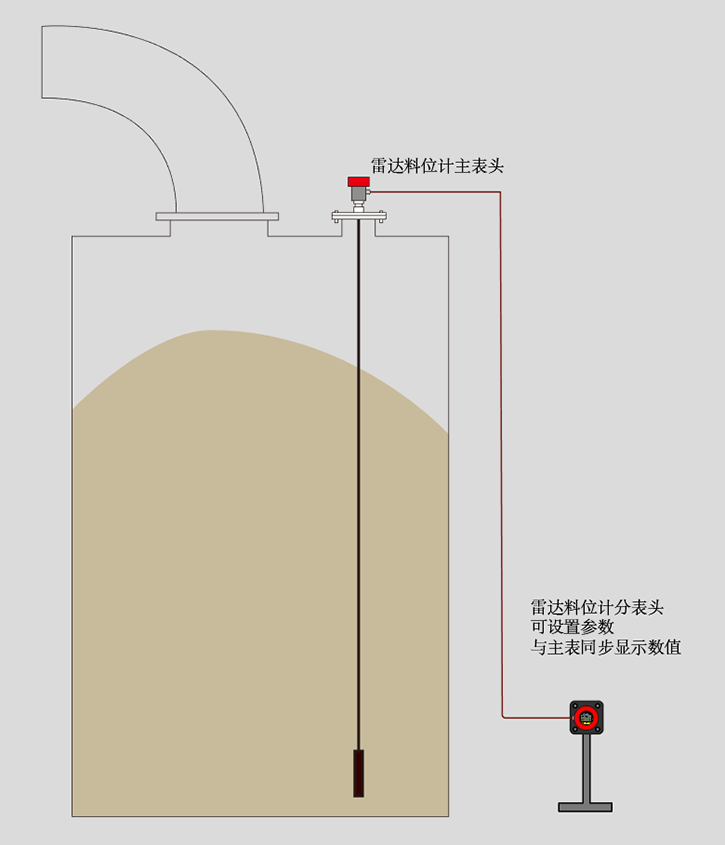

◆ 安装维护简便：顶装（法兰 / 螺纹）、侧装灵活，无机械运动部件，避免磨损卡堵，寿命≥5 年；

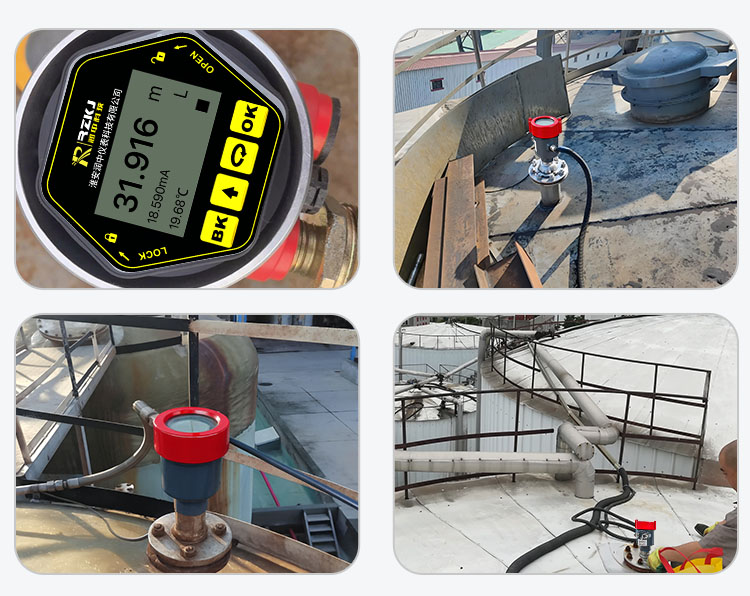

◆ 功能易用：支持连续测量、定点报警，输出 4-20mA/RS485 信号，部分带 LCD 屏和按键，可现场设参。

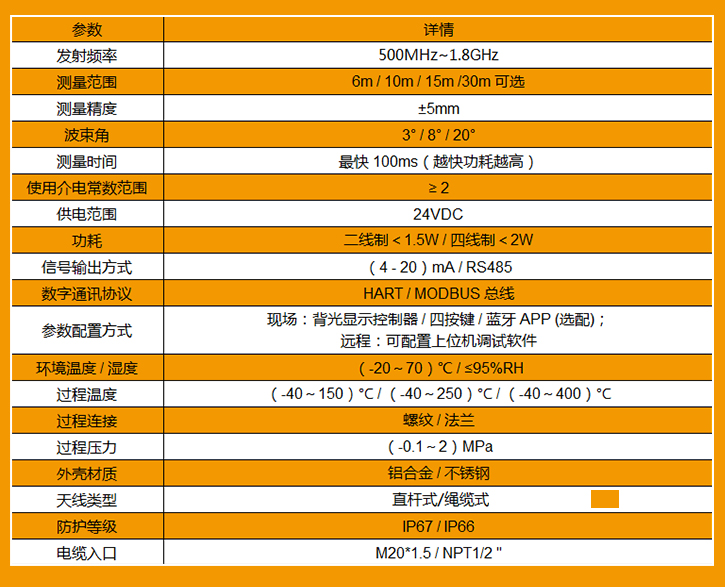

四、技术参数

◆ 测量范围：液体（导波杆）0.1m~6m；固体（导波缆）0.1m~30m（部分长缆达 60m）；

◆ 测量精度：±0.1% 满量程，重复精度 ±0.05% 满量程；

◆ 微波频率：常用 6GHz（兼顾穿透性与精度）、26GHz（小量程高精度）；

◆ 介质要求：介电常数≥1.8（低介电常数需选增强型）；

◆ 温度范围：环境 - 40℃~60℃；介质 - 200℃~800℃（316L≤200℃，哈氏合金≤400℃，高温陶瓷≤800℃）；

◆ 压力范围：真空（-0.1MPa）~40MPa（法兰等级可选 PN10/25/40 或 ANSI 150/300/600）；

◆ 输出信号：模拟信号 4-20mA DC（负载≤750Ω）；数字信号 RS485（Modbus RTU）、HART（智能型）；可选 2 路继电器报警输出；

◆ 供电电源：24V DC（±10%），部分支持 220V AC（50/60Hz）；

◆ 防护 / 防爆等级：外壳防护 IP66/IP67（部分 IP68）；防爆等级 Ex d IIC T6 Ga（化工防爆区）、ATEX Zone 0/1/2；

◆ 安装接口：螺纹（G1?、NPT1?）；法兰（DN50、DN80，符合 HG/T、ANSI 标准）；

◆ 导波元件材质：导波杆（316L 不锈钢、哈氏合金 C-276）；导波缆（316L 不锈钢缆，可选 PTFE 涂层）；外壳（铝合金喷塑、316L 不锈钢）。
