雷达液位计的选型需要综合考虑测量介质特性、工况条件、安装环境等多方面因素，以确保测量精度和设备稳定性。以下是正确选型的详细指南：

一、明确测量介质特性

1. 介质物理状态

• 液体：常见如水、油、化工溶液等，需关注是否具有腐蚀性、粘稠性（如糖浆、油墨）、易结晶（如浓碱液）或易挥发（如酒精、汽油）等特性。

• 例：强腐蚀性介质（如硫酸）需选择防腐型天线（如 PTFE 材质）。

• 固体颗粒 / 粉末：如水泥、煤粉、谷物等，需考虑堆积角度、颗粒大小及扬尘情况。

• 例：高扬尘工况（如水泥罐）需选用高频雷达（如 76GHz），减少粉尘干扰。

2. 介质介电常数（εr）

• 介电常数决定雷达波反射强度：

• 高介电常数（εr＞10）：如水、电解质溶液，可选低频雷达（如 5.8GHz），测量范围较广。

• 低介电常数（εr＜10）：如石油、有机溶剂、固体粉末，需选高频雷达（如 26GHz 或 76GHz），提高反射信号强度。

• 例：测量柴油（εr≈2.3）需用 26GHz 雷达，确?；夭ㄇ逦?/p>

3. 介质表面状态

• 平静液面：普通雷达即可满足需求。

• 波动液面（如搅拌罐、动态容器）：需选择抗干扰能力强的型号，或搭配导波管安装。

• 泡沫覆盖：高频雷达（如 76GHz）可穿透薄泡沫，厚泡沫需选用导波雷达（时域反射原理）。

•


二、分析工况与环境条件

1. 测量范围与容器结构

• 量程：根据容器高度选择雷达量程，需预留 10%~20% 余量（如容器高 10 米，选量程 12 米的型号）。

• 容器类型：

• 敞口罐 / 槽：需考虑环境粉尘、蒸汽影响，可选防尘天线或吹扫装置。

• 密闭罐：注意罐内压力、温度及是否有障碍物（如搅拌桨、内浮顶），障碍物需通过雷达软件设置屏蔽。

• 球形罐 / 拱顶罐：需选择能适应曲面反射的天线（如抛物面天线），并校准安装位置。

2. 温度与压力

• 温度：

• 普通型雷达：-40℃~120℃（适用于常温工况）。

• 高温型雷达：需选耐温天线（如不锈钢喇叭天线，耐温可达 250℃以上），或搭配冷却吹扫装置（如高温蒸汽罐）。

• 压力：

• 常压或低压（＜0.1MPa）：普通法兰安装即可。

• 高压（≥0.1MPa）：需选高压密封型雷达（如焊接式法兰，耐压等级 PN16 以上）。

3. 环境干扰因素

• 蒸汽 / 雾气：低频雷达（5.8GHz）易受水汽衰减，高频雷达（26GHz/76GHz）抗蒸汽能力更强。

• 电磁干扰：工业现场如有强电磁设备（如变频器、电机），需选屏蔽性好的雷达，并做好接地。

• 振动：振动环境（如压缩机附近）需固定雷达安装支架，避免天线晃动影响测量。

•


三、确定安装与接口要求

1. 安装方式

• 顶部安装：*常见，需注意：

• 避开进料口、搅拌桨，距离罐壁≥200mm（避免壁面反射干扰）。

• 导波雷达需确保导波杆垂直，避免弯曲。

• 侧部安装：适用于卧式罐或液位变化范围小的场景，需用侧装式天线（如平面天线）。

• 旁通管安装：针对强腐蚀、易结晶介质，将雷达安装在旁通管上，避免直接接触介质。

2. 接口规格

• 法兰规格：根据容器压力选择 DN50~DN200 法兰（如 PN10、PN16），防腐介质需选衬氟或不锈钢法兰。

• 螺纹接口：适用于小口径管道（如 DN25），但需注意密封性能（如 PTFE 垫片）。

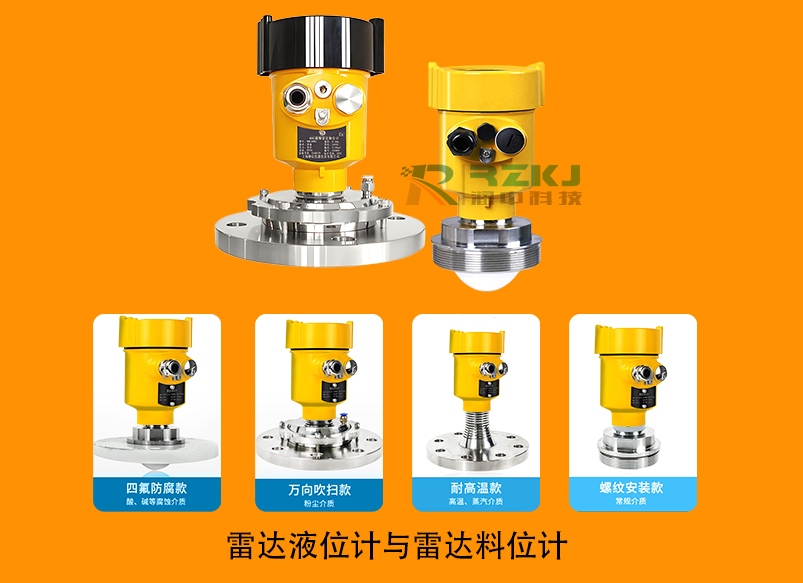

3. 天线类型

• 喇叭天线：适用于中低介电常数介质，抗粉尘能力强，常用于固体测量。

• 抛物面天线：聚焦能力强，适用于大跨度容器（如储罐），测量距离远。

• 平面天线：体积小，适合安装空间受限的场景（如管道、小型储罐）。

• 导波杆 / 导波缆：用于低介电常数液体或易波动液面，引导雷达波直达介质表面，抗干扰能力强。

•


四、功能与通信需求

1. 测量精度与盲区

• 精度要求：

• 常规工业场景：±1mm~±5mm（如化工储罐）。

• 高精度场景（如计量罐）：需选精度 ±0.5mm 以内的型号，搭配温度补偿功能。

• 盲区范围：雷达近场无法测量的区域，需确保量程覆盖盲区外的液位范围（如盲区 0.3 米，容器*低液位需＞0.3 米）。

2. 通信协议与输出

• 模拟量输出：4~20mA 电流信号（*常用），需搭配 HART 协议实现智能通信。

• 数字通信：RS485、Modbus、Profibus 等，适用于自动化控制系统集成。

• 显示与调试：带本地 LCD 显示屏和按键，或支持蓝牙、USB 调试（如通过手机 APP 配置参数）。

•


五、行业应用案例参考

六、选型注意事项

1. 避免过度选型：无需盲目追求高频雷达，根据介电常数和工况选择性价比*优的型号。

2. 验证兼容性：向供应商提供介质 MSDS（安全数据表），确认天线材质（如 PTFE、316L 不锈钢）与介质兼容。

3. 考虑维护成本：导波雷达需定期清理导波杆（易挂料），非接触式雷达（如高频天线）维护量更低。

4. 防爆认证：危险区域（如化工防爆区）需选 Ex 防爆认证的雷达（如 Ex d IIC T6）。

通过以上维度综合评估，可确保雷达液位计在实际应用中稳定可靠，同时降低安装与维护成本。如有特殊工况（如极端温度、强腐蚀），建议与供应商技术团队沟通，提供定制化解决方案。
